Einleitung

Vorab

Grundlagen

Endpunkte-Betriebsarten

Stromversorgung

Konfigurationen

Software

USB-Treiberzuordnung unter Windows

USB-Device-Treiber

Firmware von Microchip

Deskriptoren

USB mit PIC18Fxx5x

zurück zu Interfaces

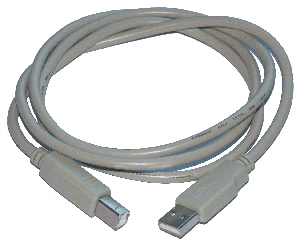

Ein USB-Kabel (Typ A-B)


Einleitung

Elektronikbastler entwickeln oft Geräte, die sie über einen PC steuern, oder die Daten an einen PC senden. Dafür werden bisher oft die sogenannten Legacy-Interfaces des PC verwendet. Das sind der RS232-Serialport und der Parallelport (bzw. 'Druckeranschluss').

Das USB-Interface wurde vor Jahren von Intel entworfen, um viele bisher am PC verwendeten Interfaces (RS232, Parallelport, PS2) durch eine einheitliche moderne Schnittstelle abzulösen. Obwohl USB vor allem am Anfang der Firewire-Konkurenz hoffnungslos unterlegen war, hat es sich im PC-Sektor durch die Marktdominanz von Intel durchgesetzt.

Nach und nach verschwinden nun die beliebten Bastler-Schnittstellen (RS232 und Parallelport) aus den PCs. Die meisten Laptops haben schon keine 'Legacy'-Interfaces mehr. Darum wird der Druck immer größer, sich nach einer Alternative umzusehen. Eine Möglichkeit ist der Umstieg auf USB.

USB - RS232 - Interface Chip von
                FTDI Oft werden dafür Chips von FTDI eingesetzt, die USB-RS232-Interfaces oder USB-Parallel-Interfaces darstellen (Erhältlich bei Reichelt und Segor: 7 .. 10€). Da sie auf die Legacy-Interfaces aufbauen, ist die Software für diese Chips leicht zu erstellen. Allerdings ist der Hardwareaufwand recht hoch, da einige externe Bauelemente (und bei Nutzung mehrerer USB-Adapter sogar ein serieller EEPROM) nötig sind.
Außerdem gibt es die FTDI-Chips nur in grobmotorikerfeindlichen SMD-Gehäusen mit 0,6 mm Pinabstand. Da gerät man bei der Platinenerstellung mit haushaltsüblichen Mitteln schnell an die Grenzen.
FTDI piggybak-Modul (Quelle:
                FTDI) Deshalb ist es clever von FTDI, komplette USB-Module anzubieten, die die USB-Buchse, den USB-Chip, den EEPROM und die anderen peripheren Bauteile auf einer kleinen Platine vereinen. Solche Module werden für 14 britische Pfund angeboten, und machen die FTDI-Lösung für Bastler benutzbar.
Allerdings hat man für ca. 20,-€ (+ Versand) lediglich das Interface.

Inzwischen gibt es von FTDI sogar einen kompletten RS232-USB-Adapter in Form einer SUB-D-9-Buchse zur Printmontage. Damit lassen sich Schaltungen, die ein RS232-Interface enthalten mit minimalem Aufwand auf USB umrüsten.


Mit den USB-Chips der PIC18Fxx5x-Reihe steht eine einfachere und recht preiswerte Hardwarelösung zur Verfügung, die allerdings etwas kompliziertere Softwareentwicklung bedingt.

Wer diesen Aufwand scheut, der kommt vielleicht mit meiner Fertiglösung USB4all aus. Das ist ein PIC18F2455 mit einer Firmware. Der Chip kann ohne tiefere USB-Kentnisse verwendet werden, um einige typische Geräte via USB anzusteuern.
Alle anderen sollten weiterlesen.

nach oben

Vorab

Es ist in diesem Rahmen weder nötig noch möglich, USB im erschöpfend im Detail zu behandeln. Die USB 2.0-Spezifikation umfasst schließlich 650 Seiten. Ich beschränke mich auf das, was der Bastler wissen muss, wenn er selber ein USB-Gerät entwerfen und in Betrieb nehmen möchte. Deshalb folgende Vereinfachungen:
Ich ignoriere die HUBs vollständig. Stattdessen tue ich so, als ob der USB-Controller 127 Anschlussbuchsen für USB-Geräte hat. Für den Bastler/Anwender sind HUBs nur wenig mehr als "Verteilerdosen" mit zwei Ausnahmen: Jeder Hub benötigt eine eigene Adresse, und sie haben einen gewissen Einfluss auf die Stromversorgung der USB-Geräte.

Die Details der elektrischen Signale auf den USB-Leitungen ignoriere ich, da sich in der Praxis ohnehin spezielle Controller um diese Signale kümmern. Mir ist nur ein Fall bekannt, in dem es gelang low-speed-USB ohne speziellen Controller zu emulieren. (Es handelt sich um einen IR-Empfänger mit einem Atmel-Microcontroller ohne USB-Hardware.)

Besonderheiten von USB 1 werden weitestgehend ignoriert, da die PIC18Fxx5x mit einem USB 2.0-Interface ausgestattet sind.

nach oben

Grundlagen

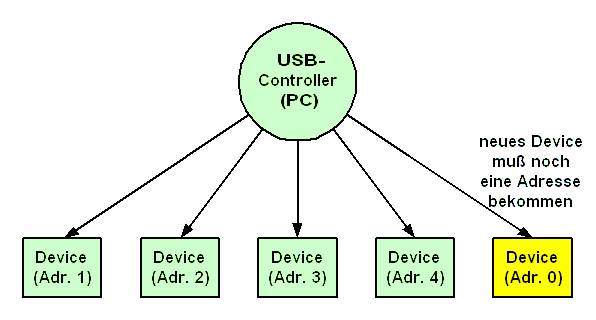

USB-Bus (vereinfacht) USB ist ein sternförmiges Netz von Geräten (Device), die alle von einem Controller (im PC) verwaltet werden. (Auch wenn die Verkabelung baumförmig vorgenommen werden kann, ist der logische Aufbau doch sternförmig.) Der Controller hat allein das Recht, die Kommunikation zwischen ihm und dem Device zu steuern. Er kann Daten in einen Pufferspeicher des Device schreiben, und er kann Daten aus einem Pufferspeicher im Device auslesen. Das Device kann dagegen nicht selbständig dem Controller melden, dass es Daten haben will oder dass es Daten für den Controller hat. Es gibt auch keinen Interrupt, den das Device auslösen könnte (auch wenn es eine Betriebsart mit diesem Namen gibt).

Wie ist unter diesen Bedingungen ein Datenfluss vom Device zum Controller möglich?

Beim Reset des USB-Busses (oder beim Anstecken an den Bus), meldet sich jedes Device beim Controller mit der fiktiven Adresse 0 an. Der Controller gibt dem Device eine richtige Adresse (1..127) und liest die Konfiguration aus dem Device aus. In dieser Konfiguration gibt das Device an, wieviele Pufferspeicher  (genannt Endpunkte) es besitzt, wie groß diese Puffer sind (max. 64 Byte) und ob das für den Controller Lesepuffer (In) oder Schreibpuffer (Out) sind. Außerdem wird dem Controller gesagt, wie häufig er prüfen soll, ob im Lesepuffer Daten für ihn bereitliegen. Der Controller muss also alle Lesepuffer pollen (immer wieder abfragen)! Für Geräte, die vom PC eine schnelle Reaktion erfordern (z.B. die Maus), muss dieses Abfragen (Pollen) mehrere 100 mal pro Sekunde erfolgen.
Die Konfiguration enthält noch viele andere Informationen (z.B. über den Strombedarf des Device).

Interfaces

Die meisten USB-Geräte (Device) haben nur eine Funktion. So ist ein Memorystick z.B. nur ein Massenspeichergerät und nichts anderes. Ein USB-Lautsprecher ist nur ein USB-Audiogerät.
Einige Device haben aber auch mehrere ganz unterschiedliche Funktionen. Ein via USB angeschlossener externer CD-Brenner ist sowohl eine Massenspeichergerät (zum Lesen und Schreiben von Dateien), wie auch ein Audiogerät (beim Abspielen von Musik-CDs) als auch ein Video-Gerät (beim Abspielen von Video-CDs).

Für jede seiner Funktionen hat ein Device genau ein Interface. Der Memorystick hat also (wie die meisten Devices) ein Interface, und der USB-CD-Brenner z.B. drei Interfaces.


Endpunkte

Jedes Interface hat einen oder mehrere Endpunkte (Endpoint). Das sind Pufferspeicher, in die der USB-Controller Daten hineinschreiben kann (out-Endpoint) oder herauslesen kann (in-Endpoint).

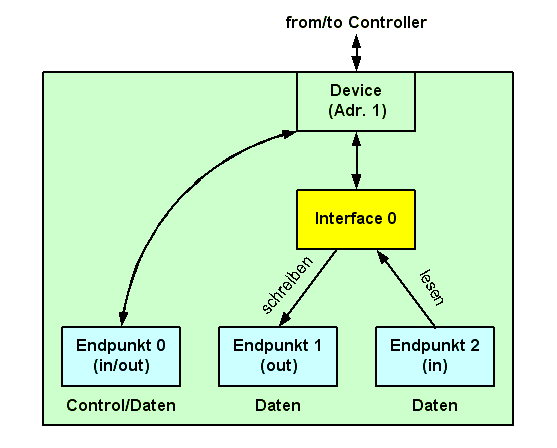

ein USB-Gerät
                (Device) Damit der Controller die Configuration auslesen kann, besitzt jedes Interface einen Lesepuffer Nr. 0 (Endpunkt 0), der für die Konfiguration zuständig ist. Dieser ist der einzige Endpunkt, der sowohl ausgelesen wie auch beschrieben werden kann, alle anderen Endpunkte beherrschen nur eine Datenrichtung.

Der Endpunkt 0 kann auch für den Datentransfer mitbenutzt werden, er bietet aber nur eine geringe Datenrate von 800 Byte/s. Besser ist es zusätzliche Endpunkte zu benutzen.

Jeder Endpunkt ist im Device natürlich in Hardware realisiert, und so ist die maximale Anzahl der verfügbaren Endpunkte von der im Device vorhandenen Hardware abhängig. Low-Speed-Devices haben maximal 4 Endpunkte, USB2.0 Devices können bis zu 32 Endpunkte haben. PIC18Fxx5x-Controller haben die nötige Hardware für bis zu 16 Endpunkte.

Als Hardware existieren in einem USB-PIC eigentlich nur die Schnittstelle zum Controller und die 16 Endpunkte. Alles dazwischen (Device, Configuration, Interface) ist nur Teil der Firmware (also Software), und kann deshalb beliebig verändert werden.
Da der PIC nur eine USB-Schnittstelle hat ist er auch nur ein Device. Er kann aber beliebig viele Configurationen mit beliebig vielen Interfaces haben, solange dafür nicht mehr als 16 Endpunkte benötigt werden.

Begriffe:


Ein Endpunkt ist eigentlich nur ein Pufferspeicher, auf den sowohl der USB-Controller, wie auch das USB-Device (also der Device-Controller) Zugriff haben. Das möchte ich am Beispiel eines Chipkartenlesegerätes verdeutlichen.

Beispiel:
Das Chipkartenlesegeräte wird an den Bus angesteckt. Da eine der USB-Datenleitungen einen Pull-Up-Widerstand besitzt, erkennt der Controller (eigentlich der Hub) das, und spricht das Gerät mit der Device-Adresse 0 an. Aus dem Endpunkt 0 liest der Controller die Konfiguration des Device aus. In dieser Konfiguration steht, dass das Device zusätzlich einen Endpunkt 1 (out) und einen Endpunkt 2 (in) besitzt, wie oft die in-Endpunkte (0 und 2) auf neue Daten geprüft werden sollen, wie groß die Pufferspeicher in den Endpunkten sind und (indirekt) welcher Treiber im PC für dieses Device benutzt werden soll. Der Controller weist dem Gerät eine echte Adresse zu, und prüft, ob der Treiber installiert ist. Falls nicht, dann fordert es den Benutzer zur Treiberinstallation auf.

Der Benutzer startet irgendwann später auf dem PC das Programm für den Kartenleser, und will Daten aus der Karte auslesen. Einen entsprechenden Befehl sendet das Programm an den Device-Treiber. Dieser schreibt nun durch den Controller einen entsprechenden Befehl in den Endpunkt 1 des Device.

Das Schreiben in den Endpunkt 1 löst im Device-Controller einen Interrupt aus. Der Device-Controller liest den Endpunkt 1 aus, und findet darin den Befehl zum Auslesen der Chipkarte. Er liest die Chipkarte aus, und schreibt soviel  Kartendaten in den Pufferspeicher des Endpunkt 2 wie hinein passen.

Der USB-Controller fragt regelmäßig alle Endpunkte ab. Als er nun routinemäßig auch den Endpunkt 2 des Kartenlesers abfragt, findet er darin neue Daten vor, die er aus dem Endpunk 2 ausliest, und dem Devicetreiber übergibt. Dieser liefert die Daten beim PC-Programm ab. Das Auslesen des Endpunkt kann im Device-Controller einen Interrupt auslösen, damit der Device-Controller weitere Daten in den Endpunkt 2 schreiben kann...


nach oben

Endpunkte-Betriebsarten

Endpunkte sind wie schon gesagt Pufferspeicher im USB-Device, die dem Datentransfer zwischen dem USB-Bus und dem Device-Controller dienen. Da aber eine USB-Tastatur, eine USB-Festplatte oder ein USB-Lautsprecher ganz unterschiedliche Ansprüche an Datenrate und Echtzeitverhalten stellen, gibt es 4 verschiedene Betriebsarten. Jeder Endpunkt unterstützt genau eine Betriebsart.


Control

Wird vor allem für Steuerungszwecke benutzt. Hat höchste Priorität und Fehlerschutz (verlorene Daten werden wiederholt, bis sie empfangen wurden).
Wird vor allem für die Initialisierung benutzt, kann aber auch allgemein verwendet werden, um kleine Datenmengen zu übertragen.
Alle USB-Geräte müssen diesen Mode beherrschen.


Interrupt

Wird vor allem für Geräte mit kleinem Datenaufkommen benutzt (z.B. Tastatur), die wenige Daten schnell und regelmäßig zum PC übertragen müssen.


Isochronous

Wird vor allem benutzt, wenn kontinuierlich große Datenmengen einer konstanten Datenrate übermittelt werden müssen. Es gibt keinen Schutz vor Datenverlust.
Eine typische Anwendung wäre z.B. USB-Lautsprecher.


Bulk

Eine vor allem für Massenspeicher geeignete Betriebsart. Sie erlaubt ein hohes Datenaufkommen, und die fehlerfreie Übertragung ist garantiert. Allerdings kann es etwas dauern, bis die Daten ankommen.

Transfer Type
Control
Interrupt
Isochronous
Bulk
Datenbytes/Millisekunde pro Transfer, maximum possible per pipe (full speed)
832, in dreizehn 64-Byte Transfers
64
1023
1216, in neunzehn 64-Byte Transfers
Datenbytes/Millisekunde pro Transfer, maximum possible per pipe (low speed)
24, in drei 8-Byte Transfers
0.8, 8 Bytes in 10 ms
verboten
verboten
Für diesen Typ insgesamt reservierte Bandbreite, max %
10%
90%
Int & Iso zusammen
90%
Int & Iso zusammen
keine
Fehlerkorrektur?
ja
ja
nein
ja
Garantierte Datenrate?
nein
ja
ja
nein
garantierte Latezzeit?
(max. Zeit zwischen Transfers)
nein
ja
ja
nein
nach oben

Stromversorgung

Ein großer Vorteil von USB gegenüber RS232 ist die Möglichkeit, ein Device über das USB-Kabel auch mit Strom zu versorgen. Maximal steht einem Device 0,5A zur Verfügung, das sind bei der Versorgungsspannung von 5V immerhin 2,5 W.
Um für bis zu 127 Devices genug Reserven zu haben, müsste der PC über 60A in Bereitschaft halten, das wäre natürlich absurd. Um mit den begrenzten Stromrecourcen zu wirtschaften, legt der Controller fest, wieviel Strom ein Device wirklich bekommen kann, und er kann ein Device auch vollständig von der Stromversorgung abschneiden, wenn nicht genügend Strom zur Verfügung steht.

Einem Device, das sich gerade am Bus anmeldet, stehen pauschal 100 mA zur Verfügung. Das Device muss also eine Betriebsart (eine Konfiguration) beherrschen, in der es nicht mehr als 100mA verbraucht. Ob es in dieser Betriebsart seine eigentliche Funktion als Kartenleser, Festplatte oder was auch immer erfüllen kann, steht auf einem anderen Blatt.
Ist für den regulären Betrieb ein höherer Stromverbrauch nötig, dann muss das Device dafür eine andere Konfiguration kennen, darf diese aber nicht selbständig einnehmen.

Nachdem sich das Device am Bus angemeldet hat, (und dabei höchstens 100mA verbraucht) kann der Device-Treiber im PC versuchen, das Device in die alternative Konfiguration umzuschalten, in der es seine Funktion erfüllen kann, aber auch mehr Strom verbraucht. Der Controller (mit den HUBs) entscheidet, ob genug Strom zur Verfügung steht. Wenn ja, dann schaltet er das Device in die alternative Konfiguration um, wenn nicht, dann verweigert er das. Das Device funktioniert dann zwar nicht, aber es wird auch eine Überlastung der Stromversorgung vermieden.

Verbraucht ein Device unerlaubt mehr Strom, als ihm zusteht, dann wird es (lt. Spezifikation) vom Controller 'zur Strafe' abgeschaltet.


nach oben

Konfigurationen

Ein Device besteht aus einem oder mehreren Interfaces mit jeweils wieder einem oder mehreren Endpunkten. Jeder Endpunkt hat eine bestimmte Betriebsart, Puffergröße u.s.w.
Die Summe dieser Einstellungen ist die Konfiguration des Device.

Ein Device kann aber auch unterschiedliche Konfigurationen haben, zwischen denen der Device-Treiber umschalten kann.

Beispiel:
Ein Microdrive (Minnifestplatte) sei in einem externen Gehäuse mit USB-Anschluss eingebaut, um als externe Festplatte zu dienen. Die Speisung des Microdrives soll über den USB-Bus erfolgen. Mit nur 100 mA kann man aber das Microdrive nicht 'hochdrehen'. Zuerst muss ein höherer Strom vom Controller genehmigt werden.

Diese externe Festplatte sollte zwei unterschiedliche Konfigurationen beherrschen:

Konfiguration 1:


Konfiguration 2:

Nach dem Anstecken des Microdrive an den USB-Bus, geht das Device zunächst in die Konfiguration 1 und nimmt die Adresse 0 an. Die Festplatte bleibt abgeschaltet, um den Stromverbrauch im Limit zu halten. Damit sind auch keine extra-Endpunkte für den Datentransfer zur oder von der Festplatte nötig.

Der Controller erkennt, das ein neues Device angesteckt wurde, und liest dessen Konfiguration aus. Daher weiss er, welcher Treiber für das Device zuständig ist. Der Controller ruft den Treiber, und dieser muss nun versuchen, die Festplatte in Betrieb zu nehmen. Dazu ist das Umschalten in die Konfiguration 2 nötig. Der Treiber 'beantragt' also beim Controller das Umschalten in die 2. Konfiguration. Der Controller prüft, ob am Bus ausreichend Stromreserven bestehen. Wenn ja, dann schaltet er das Device in die Konfiguration 2 um.

Nun darf das Device 250 mA verbrauchen, und startet die Festplatte. Außerdem werden die Endpunkte 1 und 2  zum Datenaustausch eingerichtet.

Die gesamte Struktur des USB-Devices wird mit sogenannten Deskriptoren beschrieben. Das sind kleine Datensätze von wenigen Byte, die der Controller aus dem Device auslesen kann. Diese Deskriptoren enthalten alle Daten über das Device, seine Configurationen sowie deren Interfaces und Endpoints.


nach oben

Software

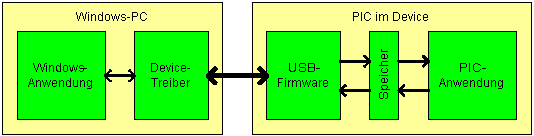

Die folgende Abbildung ist eine (geradezu sträflich) vereinfachte Darstellung der Kommunikation eines Windows-Programms mit einem PIC-Programm.

Nachdem das Device (also das USB-Gerät mit dem PIC) an den PC angesteckt wurde, teilt es dem Windows-Betriebssystem mit, welchen Device-Treiber (also gerätespezifischen USB-Treiber) es benötigt. Der Treiber wird geladen, oder, wenn er noch nicht installiert ist, wird er installiert, oder der Nutzer wird zur Installation aufgefordert.

Nun kann das Anwendungsprogramm im PC Daten an den Device-Treiber übergeben, die dieser an die Firmware im PIC weiterleitet. Die Firmware legt die Daten dann in einem Speicherbereich im PIC ab (Speicher des out-Endpunktes). Dort kann das PIC-Anwendungsprogramm die Daten dann abholen.

Sollen Daten von der PIC-Anwendung an die Windows-Anwendung gesendet werden, dann legt die PIC-Anwendung diese Daten im Speicher ab (Speicher des in-Endpunktes). Die Windows-Anwendung kann diese Daten dann vom Device-Treiber anfordern. Der Treiber liest sie mit Hilfe der USB-Firmware aus dem PIC-Speicher und übergibt sie an die Windows-Anwendung.

Es werden also neben der Windows-Anwendung und der PIC-Anwendung zwingend folgende beiden Softwarepakete benötigt:

Beides selbst zu schreiben ist zwar im Prinzip möglich, es erfordert aber eine sehr lange Einarbeitung in die Interna von USB und Windows. USB wurde aus Kostengründen elektrisch und mechanisch so einfach wie nur möglich ausgelegt. Dementsprechend kompliziert ist die nötige Software. Es ist langwierig und nervenaufreibend, die Software komplett allein zu schreiben.
Deshalb sollte man auf vorhandene Treiber und Firmware zurückgreifen.

nach oben

USB-Treiberzuordnung unter Windows

Woher weiss das Betriebssystem (z.B. Windows) welchen Treiber es für ein bestimmtes USB-Device verwenden muss?

Jeder Hersteller von USB-Geräten muss sich bei USB-Org registrieren lassen (kostet 2000 Euro) und erhält dafür eine 16-Bit lange Identifikationsnummer, die Vendor-ID (VID). (Es kann also weltweit nur 65000 Hersteller von USB-Geräten geben) Diese Vendor-ID trägt er in die Konfiguration seiner USB-Geräte ein. Außerdem vergibt der Hersteller nun noch für jeden Gerätetyp, den er herstellt, eine weitere 16-Bit-Produktkennung (product identifier - PID). Auch die trägt er in die Konfiguration des Gerätes ein.

Bei der Installation eines Treibers im Betriebssystem wird nicht nur der Treiber übergeben, sondern auch ein *.inf-File. In diesem File steht, für welche Kombination von VID&PID dieser Treiber zu verwenden ist.

Wird ein USB-Gerät an den PC gesteckt, dann liest das Betriebssystem die Konfiguration mit VID&PID aus. Nun schaut es nach, ob diese VID&PID-Angabe in einem *.inf-File vorkam. Wenn ja, dann wird der zugehörige Treiber geladen. Falls nicht, dann wird der User zur Installation eines zu VID&PID passenden Treibers aufgefordert.

Die VID&PID-Kombination des Device legt also fest, welchen Treiber das Betriebssystem verwenden soll.


Für den Bastler ergibt sich nun ein Problem: Er wird sich nicht für 2000 Euro registrieren lassen wollen. Man kann aber auch nicht einfach irgendeine fremde VID&PID verwenden. Falls die zufällig zu einem bereits installierten Gerät/Treiber passen sollte, funktioniert nichts mehr.

Wer Microchip-PICs für Basteleien oder eine Kleinserie benutzen will, kann bei Microchip eine einzelne VID&PID beantragen. Er erhält dann eine individuelle PID mit der VID von Microchip. Es gibt auch Firmen, die bei USB.Org eine VID erstehen, und dann kleine VID&PID-Gruppen weiterverkaufen (z.B. 10 VID&PIDs für 20 Pfund).

Wer FTDI-Chips, IOWarriors oder USB4all benutzt, muss sich hier keine Gedanken machen. Diese Chips kommen mit ihren festen VID&PIDs, und benutzen immer den selben Treiber.

nach oben

USB-Device-Treiber

Folgende drei Device-Treiber stehen für PICs prinzipiell zur Verfügung: Alle diese Treiber bestehen aus einer oder mehrere *.sys-Dateien (der eigentliche Treiber) sowie einer oder mehrere Windows-DLL-Dateien. Die DLL-Dateien stellen die Softwareschnittstelle zum Treiber bereit. Jedes Windows-Programm kann die DLL-Funktionen benutzen, um mit dem Device-Treiber zu kommunizieren. Da die Treiber-DLLs selber in C geschrieben wurden, ist ihre Nutzung durch ein in C geschriebenes Anwenderprogramm besonders einfach. Ich benutze aber Delphi, und sicherlich kann man auch Visual-Basic o.ä. verwenden.

HID-Treiber (human interface device, hid.dll)
HID-Treiber gehören zum Lieferumfang von Windows.
Die HID-Treiber sind für den Anschluss einfacher Geräte wie Tastatur oder Maus gedacht. Daher stammt auch der Name HID (human interface device). Tastaturen und Mäuse, die sich an den HID-Standard halten, werden von den HID-Treibern von Windows unterstützt, so das diese Geräte keine speziellen Treiber benötigen.
Um den HID-Treiber nutzen zu können, muss sich der PIC im Windows als HID-Gerät anmelden. Dafür ist eine entsprechend angepasste HID-Firmware im PIC nötig.

Auch USB-Memorysticks oder externe USB-Festplatten funktionieren ohne spezielle Treiber, da der nötige Treiber "usbstor.sys" in Windows bereits enthalten ist.

CDC-Treiber (communication device class, usbser.sys, MsPorts.dll)
Hierbei handelt es sich um eine RS232-Emulation via USB unter Win2k und WinXP. Beim Anschluss des entsprechenden USB-Device wird auf dem PC ein virtueller Com-Port eingerichtet, auf den jedes Windowsprogramm genauso zugreifen kann, wie auf eine echte RS232-Schnittstelle. Die erreichbare Transfergeschwindigkeit erreicht bis zu 1 MBit/s (125 kByte/s), und ist somit deutlich schneller als mit echter RS232-Hardware.
Es lassen sich damit zwar nicht alle USB-Möglichkeiten ausnutzen, allerdings ermöglicht es der CDC-Treiber, bereits vorhandene Windows-Programme (die bisher den RS232-Anschluss verwendeten) weiterzunutzen. Man braucht sich also nicht mit einer speziellen USB-DLL herumzuschlagen, sondert kommuniziert über ein scheinbar ganz normales RS232-Port von Windows.
Natürlich ist eine entsprechende CDC-Firmware im PIC nötig.

Microchip Custom Driver (mpusbapi.dll)
Das ist die flexibelste Lösung, um alle USB-Features effektiv nutzen zu können. Die Nutzung dieses Treiber erfordert aber auch etwas mehr Hirnschmalz als die einfacheren Lösungen. Dafür erlaubt er aber die Nutzung aller USB Transfer Modes (control, interrupt, bulk, isochronous) und bietet die höchste Bandbreite.
Natürlich wird eine entsprechende Firmware im PIC benötigt.
Nähere Informationen zur Nutzung des Microchip Custom Drivers versteckt Microchip im "PICDEM FS USB USER'S GUIDE" mit der Dokumentennummer DS51526.


nach oben

Firmware von Microchip

Für jeden Device-Treiber im PC braucht man im PIC  die passende Firmware. Mal sehen, welche Unterstützung es von Microchip gibt: Diese Lösungen basieren leider auf C-Code. Folglich ist zum Entwickeln der PIC-Software in diesen Fällen zwingend ein C-Compiler erforderlich.

Für den Profi wird es damit teuer. Der C18 von Microchip hat den etwas sperrigen Preis von 382,17 Euro. Auch der CC8E von Knudsen Data ist mit 250 $ nicht wirklich preiswert. Es geht auch preiswerter, aber ich habe nichts gefunden, was deutlich unter 70 Euro liegt, und die 16-Kern-Bit-PICs unterstützt.
Für nichtkomerzielle Anwender (und das sind die meisten Bastler) und für die Ausbildung gibt es aber die Student-Edition des Microchip-C18-Compilers kostenlos. Das ist der normale C18-Compiler, der aber (nach einer mehrwöchigen Testphase)  zwei Features abschaltet:

Damit ist der mit der Student-Edition erzeugte Code größer und langsamer als der Coder der kostenpflichtigen Version. Aber damit sollte man leben können

Da die Firmware nur ein Teil der PIC-Software ist, kann Microchip kein fertiges HEX-File liefern. Vielmehr wird der C-Sourcecode zur Verfügung gestellt. Deshalb ist auch zwingend ein C-Compiler nötig, um die Firmware nutzen zu können. Die Firmware-Source ist nicht ein einzelnes File, sondern eine ganze Reihe von Files, die sich über mehrere Unterverzeichnisse verteilen.  Die nebenstehende Grafik zeigt beispielhaft eine Übersicht über die CDC-Firmware-Sourcen. Über 16 Directories verteilen sich über 50 Files.

Die meisten dieser Files muss man sich nicht weiter anschauen, in einigen Files müssen aber manuell Änderungen vorgenommen werden. Hier wird die Configuration des USB-Devices eingestellt, z.B. die Anzahl und Art der Endpunkte.

Die Sourcen der eigentliche PIC-Anwendungssoftware schreibt man in das "user"-Verzeichnis. Anschließend compiliert man alles zusammen mit dem C18-Compiler, und dann steht im "_output"-Directory das fertige HEX-File. Klingt doch ganz einfach, oder?



Was ist denn nun der Unterschied zwischen den verschiedenen Firmware-Versionen?


Human Interface Device (HID) class firmware
Diese Firmware behandelt das Device als HID (Human Interface Device). Das ist die einfachste Möglichkeit ein Device an den PC anzuschließen. Spezielle Windows-Treiber sind auf dem PC nicht erforderlich. Allerdings ist die Datenrate auf ca. 800 Byte/s limitiert. Die Firmware belegt ca. 3 kByte im PIC.

Bei der von Microchip zur Verfügung gestellten Firmware handelt es sich um ein in C geschriebenes Beispielprogramm, bei dem ein PIC sich am PC als Maus anmeldet, und den Mauskursor des PC bewegt.


Communication Device Class (CDC) firmware
Hierbei handelt es sich um eine RS232-Emulation via USB unter Win2k und WinXP. Beim Anschluss des USB-Device wird auf dem PC ein virtueller COM-Port (COM1..4) eingerichtet, auf den jedes Windowsprogramm genauso zugreifen kann, wie auf eine echte RS232-Schnittstelle. Die erreichbare Transfergeschwindigkeit erreicht bis zu 1 MBit/s (125 kByte/s), und ist somit deutlich schneller als mit echter RS232-Hardware. Die nötigen Treiber sind in Windows enthalten. Sie müssen aber mit einem passenden xxx.ini-File installiert werden.
Die Quelltexte liegen als C-Source vor. Die fertig compilierte Firmware belegt im PIC ca. 4 kByte.


Microchip Custom Driver firmware
Diese Firmware ist der Partner des "Microchip Custom Driver" und erlaubt die Nutzung des USB-Ports mit maximaler Flexibilität. Leider ist auch die Einarbeitung und Nutzung etwas aufwendiger als für HID- oder CDC-Lösungen.
Die Quelltexte liegen als C-Source vor. Die fertig compilierte Firmware belegt im PIC ca. 4 kByte. Der nötige Windows-Treiber wird von Microchip kostenlos angeboten.


Microchip Bootloader
Der Bootloader eignet sich, um nachträglich ein geändertes Programm via USB in den PIC zu brennen. (Es wird also kein spezielles Programmiergerät benötigt.) Ist aber nicht dazu geeignet, um zwischen einem PIC- und dem PC 'normal' Daten auszutauschen.
Das Laden eines neuen HEX-Files in den PIC  erfolgt mit Hilfe eines kleinen Windows-Programms. Diese Software und der nötige Windows-Treiber wird von Microchip kostenlos angeboten. Die Quelltexte des Bootloaders liegen als C-Source vor.
Die fertig compilierte Firmware belegt im PIC ca. 2 kByte, also den Boot-Block. Wird die Student-Edition des C18-Compilers verwendet, dann wird der Bootloader allerdings eine Klitzekeinigkeit größer als der Boot-Block (es fehlt die Optimierung) was zu Problemen führen kann.
Ich habe den Microchip-Bootloader für meine Zwecke so abgewandelt, das er mit der Student-Edition des C18 übersetzt werden kann, ohne zu groß für den Boot-Block zu werden. Das ganze ist hier beschrieben.
