PIC16F72 ... 77
28/40-Pin 14-Bit Flash-PIC ohne EEPROM

 zurück zu PIC-Prozessoren-Übersicht , PIC-Prozessoren , ElektronikHomepage

Steckbrief


16F72 16F73 16F74 16F76 16F77
Gehäusegröße 28 28 40 28 40
Kern 14 Bit 14 Bit 14 Bit 14 Bit 14 Bit
Programmspeicher 2048 Befehle 4096 Befehle 4096 Befehle 8192 Befehle 8192 Befehle
RAM 128 192 192 368 368
EEPROM - - - - -
I/O-Pins 22 22 33 22 33
Timer 3 Timer 3 Timer 3 Timer 3 Timer 3 Timer
8-Bit-ADC-Eingänge 5 5 8 5 8
CCP 1 2 2 2 2
USART - 1 1 1 1
SSP (I2C) 1 1 1 1 1



Kurzbeschreibung

Die 16F7x PICs sind eigentlich 16F87x-PICs ohne EEPROM. Leider spiegelt sich der fehlende EEPROM nicht deutlich im Preis der PICs wieder. Deshalb spricht nicht viel für den Einsatz dieser Typen.
Der ADC dieser Typen hat nur eine Auflösung von 8 Bit.

Das Brennen der 16F7x unterscheidet sich von den 16F87x. Außerdem stellt der 16F7x vergleichsweise hohe Forderungen an die Präzision der Programmierspannung. Das bereitet einigen Brennern Probleme.

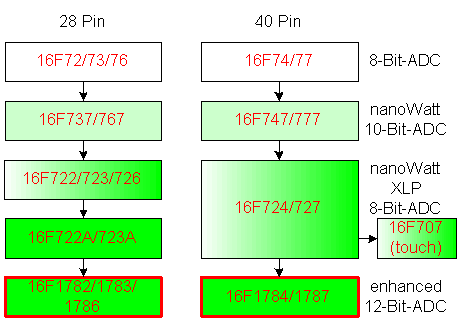

Die nebenstehende Grafik zeigt auch die Nachfolgetypen der 16F7x. Spätere Generationen (wie die 16F7x7) wurden auf minimierten Stromverbrauch hin optimiert und haben interne Oszillatoren mit umschaltbaren Taktfrequenzen. Seit der 16F72x-Familie läuft der Kern der PICs mit einer verminderten Spannung von 3,6V.

Die 16F178x haben einen abwärtskompatiblen "enhanced" Prozessorkern, der sich besser für eine Programmierung in C eignet.
Stammbaum
