PIC-Lernbeispiel: Messen einer Spannung

mit PIC16F876


zurück zu Lernbeispiele , PIC-Prozessoren , Elektronik , Homepage


eine analogen Eingangsspannung von 0V ... 5V wird gemessen und mit 8 LEDs dargestellt.
Die größeren PICs (PIC16F87x) besitzen einen Analog-Digital-Converter (ADC) zur Messung von Spannungen im Bereich von ca. 0V bis 5V.


Schaltung

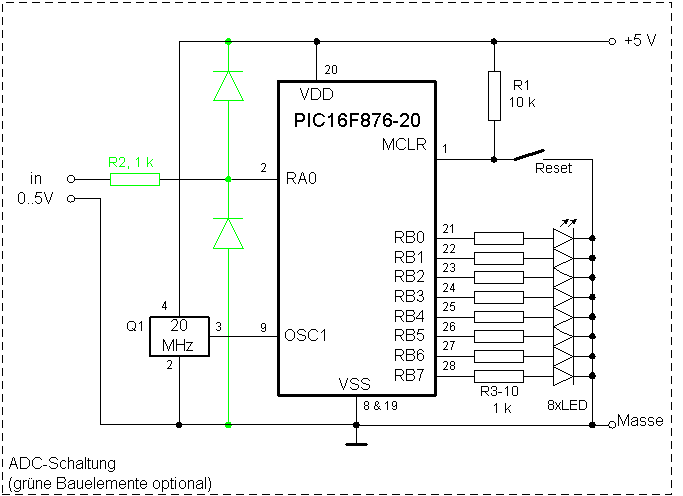

Schaltbild zum ADC-Beispiel Die Schaltung besteht lediglich aus einem PIC16F876 (oder anderer 16F87x) und einer 20-MHz Taktquelle für den PIC (z.B. Quarzgenerator). Die analoge Spannung wird an RA0 in den PIC gespeist.

Zur Anzeige wird der gemessene ADC-Wert 8-bittig an PortB ausgegeben und mit LEDs binär angezeigt.

Zum Aufbau eignet sich z.B. die 16F876-Testplatine.

beim Brennen des PIC ist der HS-Oszillator auszuwählen

++ACHTUNG++
um den PIC nicht zu beschädigen, darf die Eingangsspannung am Pin RA0 nicht kleiner als Vss-0,3V und nicht größer als Vdd+0,3V sein!! Wer das nicht garantieren kann, sollte den Eingang mit einem Vorwiderstand und zwei Schutzdioden (Shottky-Dioden nach Vss und Vdd) schützen.


Programmablauf

Spannung messen:


Programmlisting

;**************************************************************
;*
;* Pinbelegung
;* ----------------------------------
;* PORTA: 0 analoger Eingang
;*        1
;*        2
;*        3
;*        4
;* PORTB: 0 LED
;*        1 LED
;*        2 LED
;*        3 LED
;*        4 LED
;*        5 LED
;*        6 LED
;*        7 LED
;* PORTC: 0
;*        1
;*        2
;*        3
;*        4
;*        5
;*        6
;*        7
;*
;**************************************************************
;
; sprut (zero) Bredendiek 04/2002
;
; ADC-Lernbeispiel:
;
; 16F876 wandelt die an RA0 anliegende Spannung in einen
; 10-Bit-Wert um
; die oberen 8 Bit des Wertes werden an PortB angezeigt
;
; Prozessortakt:  20 MHz
; Eingangsspannung: 0V ... 5V (Vss ... Vdd)
;

;**************************************************************
; Includedatei für den 16F876 einbinden

        list p=16f876
        #include <P16f876.INC>

        ERRORLEVEL      -302     ;SUPPRESS BANK SELECTION MESSAGES

;**************************************************************
; Configuration festlegen:
; Power on Timer, kein Watchdog, HS-Oscillator, kein Brown out, kein LV-programming
        __CONFIG        _PWRTE_ON & _WDT_OFF & _HS_OSC & _BODEN_OFF & _LVP_OFF

;**********************************************************

; Variablen
wait    EQU     0x20

; Anfangsinitialisierung

init
; PortB vorbereiten
        bsf     STATUS, RP0    ; auf Bank 1 umschalten
        movlw   B'00000000'    ; PortB alle output
        movwf   TRISB
        bcf     STATUS, RP0    ; auf Bank 0 zurückschalten
        clrf    PORTB          ; alle LEDs ausschalten

; ADC einschalten
        BSF     ADCON0, 0      ; ADON=1

; ADC-Eingang AN0 auswählen
        BCF     ADCON0, 5      ; ADCHS2=0
        BCF     ADCON0, 4      ; ADCHS1=0
        BCF     ADCON0, 3      ; ADCHS0=0

; ADC speed für 20 MHz einstellen
        BSF     ADCON0, 7      ; ADCS1=1
        BCF     ADCON0, 6      ; ADCS0=0

; Daten linksbündig
        BSF     STATUS,RP0     ; Bank1
        BCF     ADCON1, 7      ; ADFM=0
        BCF     STATUS,RP0     ; Bank0


;**********************************************************
; Hauptprogrammschleife

Main
;Eingangsspannung wandeln
        BSF     ADCON0, 2      ; ADC starten
loop
        BTFSC   ADCON0, 2      ; ist der ADC fertig?
        GOTO    loop           ; nein, weiter warten

; Wert nach PortB schreiben
        movfw   ADRESH         ; obere 8 Bit auslesen
        movwf   PORTB          ; obere 8 Bit nach PortB

; Warten, damit der ADC sich erholen kann
        clrf    wait
warten
        DECFSZ  wait, f
        goto    warten

        goto    Main

        end

;**********************************************************
